Il Cantiere digitale
Il restauro della Fornace Penna non è solo un atto fisico, ma un processo informativo. Il Cantiere Digitale è l'ambiente virtuale dove abbiamo decodificato il rudere per progettarne il futuro, utilizzando il protocollo HBIM (Heritage Building Information Modeling).
Digitalizzare il Restauro. Oltre la forma: la costruzione semantica del progetto MAC.
Step
Genesi
Rilievo
Modellazione semantica
L'intelligenza degli oggetti
Strumento di progetto
Individuazione di interferenze
Digital Twin
Oltre il Restauro
Focus Step
Genesi
Rilievo
-
L'approccio: Utilizzo di Laser Scanner 3D e Fotogrammetria per documentare lo stato di fatto del rudere.
-
Difficoltà nel caso della Fornace:
- Instabilità strutturale: L'impossibilità di accedere ad alcune zone interne (pericolo crolli) ha richiesto l'uso di droni per il rilievo delle parti alte e delle creste murarie.
-
Vegetazione infestante: La presenza massiccia di vegetazione ha creato "rumore" nella nuvola di punti, richiedendo una lunga fase di pulizia manuale del dato digitale per isolare la vera geometria della pietra.
-
Geometrie irregolari: Trattandosi di un rudere, non esistono angoli retti. Documentare il "fuori piombo" delle pareti è stato fondamentale per progettare l'innesto delle nuove strutture.
Strumento di progetto
-
L’approccio: Modellazione degli innesti contemporanei (Sala delle Onde, percorsi sospesi) basata sulla morfologia reale del rudere.
-
La sfida architettonica:
-
Sincronia Strutturale: La difficoltà principale è stata calibrare i punti di contatto tra le nuove carpenterie metalliche e le creste murarie irregolari.
-
Rispetto della Lacuna: Il "Cantiere Digitale" ha permesso di studiare il rapporto tra l’etereo (ETFE e vetro) e il materico (pietra calcarea), assicurando che le nuove addizioni non occultino la rovina, ma la inquadrino, rispettando il concetto di unità potenziale del manufatto.
-
Modellazione semantica
Variante 1
-

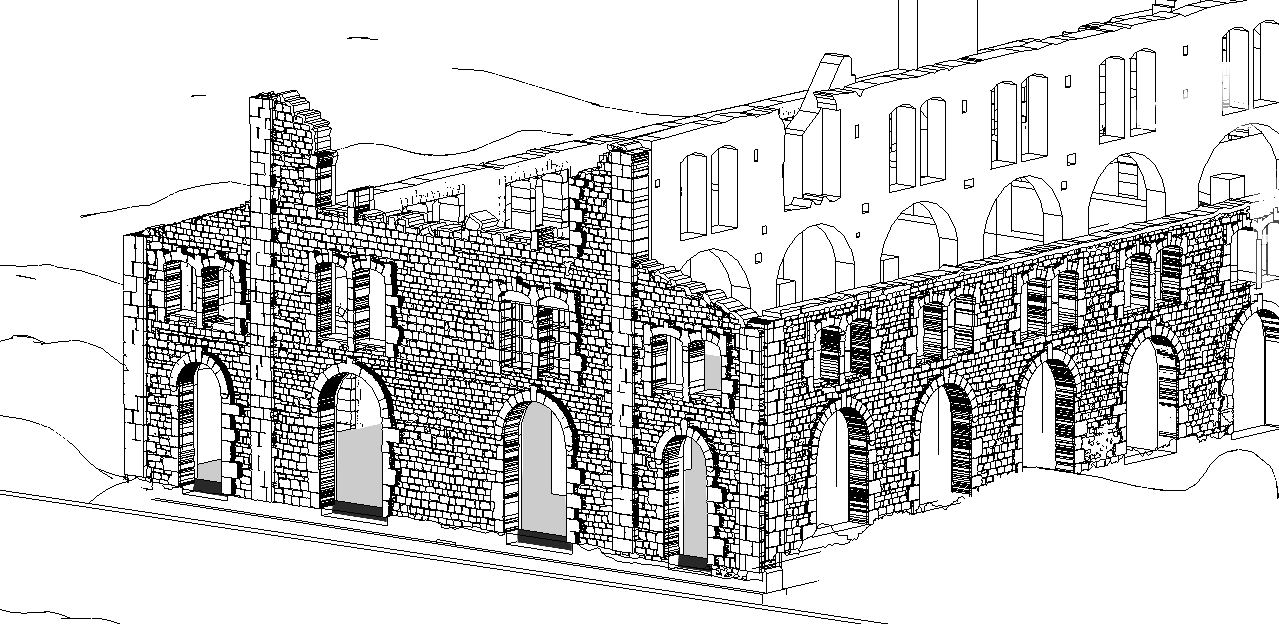

L'approccio: Trasformazione della nuvola di punti in oggetti architettonici "intelligenti".
-
Difficoltà nel caso della Fornace:
-
Modellazione dell'irregolarità: I software BIM nascono per il nuovo (muri dritti). Per la Fornace, hai dovuto modellare murature "storte" e conci degradati, creando famiglie di oggetti personalizzate che rispettassero la morfologia reale.
-
Mappatura del degrado: Tradurre le foto delle patologie (croste nere, alveolizzazione) in "layer informativi" digitali. La difficoltà è stata associare a ogni singola porzione di muro il relativo dato chimico-fisico e la strategia di restauro specifica.
-
Digital Twin
-
L'approccio: Creazione di un modello per la manutenzione futura.
-
Difficoltà nel caso della Fornace:
-
Monitoraggio ambientale: Data la vicinanza al mare, la corrosione salina è il nemico numero uno. La sfida è stata inserire nel modello "alert" periodici per il controllo delle strutture metalliche e dei cuscini in ETFE, trasformando il modello da statico a dinamico.
-
